Резьбовые втулки для пластика
Резьбовые втулки для пластика: от простого крепежа до инженерного решения.
Пластик прочно вошел в нашу жизнь, став основным материалом для корпусов бытовой техники, автомобильных деталей, электроники и потребительских товаров. Однако его физико-механические свойства, такие как низкая твердость и высокая ползучесть (способность деформироваться под постоянной нагрузкой), создают серьезную проблему при создании разборных соединений. Обычная резьба, нарезанная прямо в пластиковой детали, быстро срывается, особенно при многократных циклах сборки и разборки.
Решение этой проблемы кроется в использовании резьбовых втулок — небольших, но критически важных элементов, которые превращают ненадежное пластиковое соединение в прочную и долговечную инженерную конструкцию.
Почему пластик требует особого подхода к крепежу? Резьбовые втулки для пластика решают эту проблему.
В отличие от металлов, пластик не обладает достаточной стойкостью к локальным нагрузкам. Когда винт вкручивается в пластиковое отверстие, его витки действуют как клинья, создавая высокое давление на стенки материала. Это приводит к нескольким негативным последствиям:
Выдавливание материала: Пластик деформируется и "течет" из-под витков резьбы.
Усталостное разрушение: При вибрациях или динамических нагрузках резьба быстро изнашивается.
Срезание витков: При попытке затянуть винт с нужным усилием резьба в пластике просто срывается.
Резьбовые втулки для пластика выступают в роли жесткого металлического каркаса внутри мягкого пластика. Она принимает на себя всю механическую нагрузку от винта, распределяя ее по большей площади и защищая основной материал от разрушения.
Инженерная анатомия втулки: как она работает:
Эффективность втулки для пластика определяется не только материалом, но и ее конструкцией. Для надежной фиксации в пластике инженеры используют несколько проверенных решений:
Геометрия внешней поверхности: чтобы втулка не проворачивалась и не выпадала из отверстия, ее внешняя часть имеет специальную форму. Это могут быть:
Ребра (пальцы): острые выступы, которые при установке врезаются в пластик, создавая мощное механическое сопротивление провороту. Классический пример - закладные для литья.
Накатка: рифленая поверхность, которая за счет силы трения удерживает резбовые втулки на месте.
Самонарезающая кромка: самонарезающие резьбовые втулки ENSAT имеют внешний острый край, который при вкручивании сам нарезает ответную резьбу в отверстии.
Фиксация с обратной стороны.: многие резьбовые втулки ля пластика имеют на одном из торцов плоский буртик (фланец) или "юбку". При установке он упирается в поверхность детали, предотвращая проваливание втулки внутрь. В некоторых конструкциях этот буртик может загибаться после установки для создания еще более надежного стопора.
Материал втулки. Выбор материала зависит от условий эксплуатации:

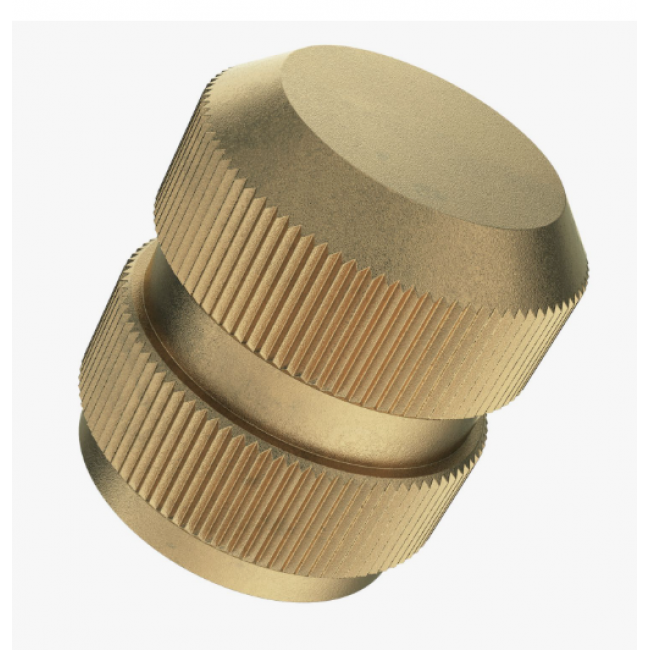

Латунь: Классический выбор. Обеспечивает низкий коэффициент трения (винт вкручивается легко), отличную коррозионную стойкость и хорошую прочность. Резьбовые втулки DIN 16903 идеальны для большинства применений.
Нержавеющая сталь: Незаменима там, где есть воздействие влаги, химикатов или требуется повышенная прочность на вырыв. Часто используется в автомобилестроении и медицинской технике.
Сталь с покрытием (цинковое, никелевое): Бюджетный вариант втулок для пластика для стандартных условий эксплуатации.
Технологии установки: от конвейера до домашнего ремонта.
Метод установки втулки напрямую зависит от типа производства и требуемой прочности соединения.
Ультразвуковая (УЗ) установка - Это промышленный стандарт для крупносерийного производства. Втулка для пластика помещается в заранее отформованное отверстие, и на нее воздействуют УЗ-волнами. Вибрация вызывает локальный нагрев на границе втулки и пластика. Пластик в этой зоне плавится, втулка под давлением запрессовывается, а после отключения генератора мгновенно застывает, намертво фиксируя элемент. Этот метод обеспечивает высочайшую скорость и прочность.
Термическая (тепловая) установка - Похожа на ультразвуковую, но для нагрева используется специальный инструмент — паяльник с насадкой. Он одновременно плавит пластик вокруг отверстия и запрессовывает втулку. Метод подходит для мелкосерийного производства или ремонта. Для этого метода подходят Вплавляемые втулки.
Запрессовка - Втулки с накаткой или ребрами устанавливаются в отверстие с помощью ручного или пневматического пресса. Острые ребра врезаются в стенки отверстия, обеспечивая надежную фиксацию за счет трения. Этот способ не требует нагрева и подходит для термочувствительных пластиков.
Вкручивание - Самонарезающие и самосверлящие резьбовые втулки устанавливаются с помощью обычной отвертки или шуруповерта. Они сами формируют отверстие и нарезают в нем резьбу для собственной фиксации. Это самый простой способ для бытового ремонта или штучного производства.
Распорный метод - Распорно запрессовочные втулки для пластика ставят в заранее подготовленное отверстие. При вкручивании винта втулка распирается в гнезде.
Как выбрать правильную втулку?
Выбор оптимального решения — это всегда компромисс между прочностью соединения, технологией сборки и стоимостью. При подборе необходимо учитывать:
Тип пластика: Для хрупких пластиков (например, фенольных смол) лучше подходят втулки с широкой базой для распределения нагрузки. Для эластичных (полиамид, АБС) с самонарезающей кромкой.
Ожидаемая нагрузка: Для высоких нагрузок на вырыв или срез следует выбирать длинные втулки из латуни с надежным методом фиксации (УЗ или пресс).
Частота сборки: Если узел будет часто разбираться, материал втулки должен иметь низкий коэффициент трения (например, латунь), чтобы минимизировать износ самого крепежа. Таким образом, резьбовая втулка для пластика— это не просто кусок металла с резьбой, а тщательно спроектированный компонент, который гарантирует надежность и долговечность всего изделия.
